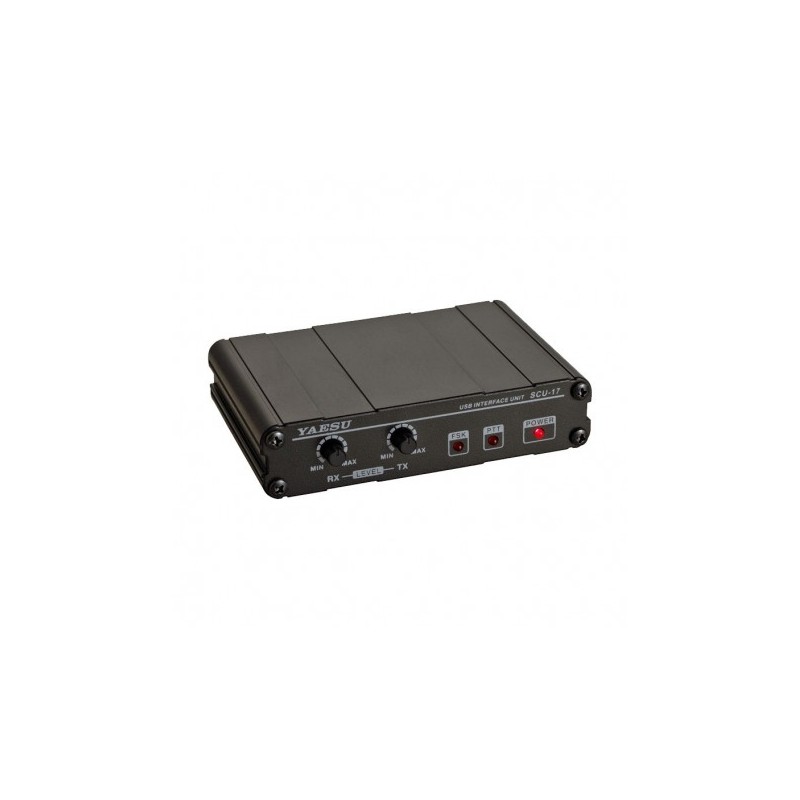

Yaesu SCU-17 CAT intreface Carte Son

L’interface Yaesu SCU-17 est conçue pour permettre l’exploitation des modes numériques avec la majorité des transceivers récents de la marque Yaesu. Fonctionnant comme une véritable carte son USB externe, elle ne nécessite qu’un unique câble USB entre l’ordinateur et l’interface, simplifiant considérablement l’installation.

Le SCU-17 assure une isolation galvanique complète des différents signaux afin de prévenir les boucles de masse et les parasites indésirables. Les fonctions audio émission/réception, PTT, FSK et CAT sont ainsi transmises de manière sécurisée. Les commandes de commutation utilisent des optocoupleurs tandis que les voies audio bénéficient de transformateurs de couplage dédiés.

Son boîtier métallique blindé contribue à limiter les perturbations liées aux rayonnements HF. La face avant dispose de deux potentiomètres permettant d’ajuster rapidement les niveaux audio d’entrée et de sortie sans passer par les réglages logiciels de la carte son de l’ordinateur. Trois voyants LED indiquent également l’état de l’alimentation, du PTT et du FSK. L’alimentation de l’interface est directement assurée par le port USB.

Le pack inclut plusieurs câbles de raccordement compatibles avec de nombreux transceivers Yaesu récents, bien que certains modèles puissent nécessiter des cordons optionnels. L’interface a également été pensée pour permettre la connexion de postes équipés d’une interface RS-232 classique à des ordinateurs modernes via USB.

Avant toute connexion à l’ordinateur, il est indispensable d’installer le pilote « Virtual COM Port Driver » disponible sur le site officiel de Yaesu. Ce pilote permet la création des ports COM virtuels nécessaires au pilotage CAT et aux communications numériques.

Enfin, grâce à une connectique clairement documentée dans le manuel utilisateur, le SCU-17 peut également être adapté à de nombreux transceivers d’autres fabricants à l’aide de câbles réalisés sur mesure.
