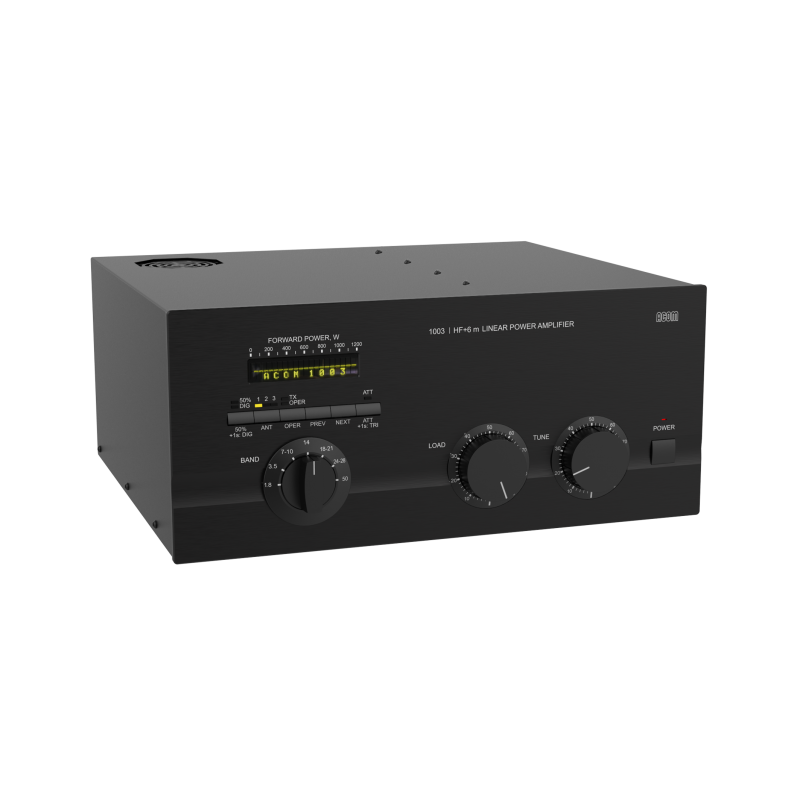

ACOM 1003 – Amplificateur linéaire HF 1000 W pour 160–6 m

Utilisation

L'ACOM 1003 est un amplificateur linéaire complet et autonome couvrant toutes les bandes radioamateurs de 1,8 MHz à 54 MHz. Il délivre une puissance de sortie PEP de 1 000 W ou une porteuse continue de 900 W, avec une puissance d'entrée inférieure à 80 W.

Facile à utiliser

L'adaptation d'antenne est simplifiée grâce à l'indicateur de résistance réelle (TRI), une échelle à barres permettant un réglage précis de la partie réelle de l'impédance de charge. Un atténuateur d'entrée, commandé par un bouton en façade, permet de réduire facilement la puissance d'attaque pendant l'accord et de la rétablir ensuite, sans avoir à réajuster l'émetteur-récepteur. Un indicateur graphique de puissance crête, les paramètres de fonctionnement et les messages textuels s'affichent pendant le fonctionnement sur un écran OLED à deux lignes. La commutation RX/TX est rapide et compatible CW QSK, grâce à un relais Reed HF silencieux.

Aucun coupleur d'antenne externe requis.

Aucun coupleur d'antenne externe (ATU) n'est nécessaire pour un TOS d'antenne jusqu'à 3. Un TOS jusqu'à 3 est autorisé à une puissance de sortie directe de 1000 W vers l'antenne.

Convivial et robuste.

Mode de fonctionnement sélectionnable par l'opérateur : classe AB2 pour une linéarité optimale en mode BLU ou classe B pour une dissipation de plaque réduite en modes numériques continus.

Modes de puissance de sortie sélectionnables par l'opérateur : pleine puissance ou réduite de 50 %, sans perte d'efficacité.

Flux d'air de refroidissement à régulation automatique.

Surveillance continue des paramètres de l'amplificateur et protection des tubes.

Affichage de 18 paramètres d'amplificateur sélectionnables par l'opérateur.

Protection ACOM exclusive pour le sélecteur de bandes (BAND).

Indicateur TRI ACOM d'origine : échelle à barres pour un réglage rapide et précis de la partie réelle de l'impédance de plaque lors de l'adaptation d'antenne.

Filtres passe-bas d'entrée réglés en usine pour une linéarité optimale et un TOS d'entrée inférieur à 1,3 sur chaque bande radioamateur. Affichage OLED

Écran OLED deux lignes avec graphique à barres de puissance de sortie directe (lecture de crête) et 18 paramètres d'amplificateur sélectionnables par l'opérateur.

Trois sorties d'antenne
Trois sorties d'antenne sont sélectionnables par un bouton-poussoir en façade.

Réduction du bruit dans la station
Relais à lames souples pour antenne HF assurant un fonctionnement CW quasi silencieux et compatible QSK.

Indépendance vis-à-vis de l'émetteur-récepteur
L'amplificateur fonctionne sans signaux spécifiques de l'émetteur-récepteur : un signal PTT (Ground on TX) et une puissance d'attaque RF de 50 à 80 W suffisent.

Fonctionnement avec un seul tube
Utilise une triode de puissance céramique/métal 3CX800A7 à cathode commandée et grille à la masse.

Protection du tube
Surveillance continue des paramètres de l'amplificateur et protection du tube.

Protection contre les arcs électriques RF en sortie
Protection contre les arcs électriques HF ACOM d'origine, en sortie ou au niveau de l'antenne.

Alimentation

Secteur monophasé, 90-132 / 180-264 V CA à 50-60 Hz, consommation électrique à puissance nominale : jusqu’à 2 000 VA à 240 V CA.

Maintenance simplifiée
Mémoire non volatile avec enregistrement des 8 derniers incidents graves (défauts matériels) ayant déclenché la protection.

Documentation
Le manuel d’utilisation est disponible uniquement au format PDF. La dernière version est disponible dans l’onglet Téléchargements (voir ci-dessus).

ACOM crée et diffuse sa documentation uniquement en anglais. Si vous avez besoin d’un manuel d’utilisation dans votre langue, veuillez contacter votre revendeur.

Conditions de garantie
Les conditions générales de vente et de service d’ACOM sont disponibles au format PDF dans le menu Assistance > Conditions générales de vente.

L’achat de produits ACOM implique l’acceptation des présentes conditions générales de vente d’ACOM.

------

Couverture de fréquences

Toutes les bandes radioamateurs de 1,8 à 54 MHz :

1,800 - 2,000 MHz (bande des 160 m)
3,500 - 4,000 MHz (bande des 80 m)
5,250 - 5,450 MHz (bande des 60 m)*
7,000 - 7,300 MHz (bande des 40 m)
10,100 - 10,150 MHz (bande des 30 m)
14,000 - 14,350 MHz (bande des 20 m)
18,068 - 18,168 MHz (bande des 17 m)
21,000 - 21,450 MHz (bande des 15 m)
24,890 - 24,990 MHz (bande des 12 m)
28,000 - 29,700 MHz (bande des 10 m)
50,000 - 54 000 MHz (bande des 6 m)*
(*) Veuillez consulter les plans et lois régionaux applicables en matière de bandes pour connaître les attributions et limitations spécifiques.

Puissance de sortie nominale

1 000 W PEP ou 900 W en mode porteuse continue, sans limitation de mode de fonctionnement ;

En mode porteuse continue (RTTY, etc.) pour les transmissions de plus de 5 minutes, le ventilateur auxiliaire externe doit être installé ;

L’amplificateur ACOM 1003 fournit sa puissance de sortie spécifiée sur les deux plages de tension d’alimentation secteur : 90-132 V CA et 180-264 V CA.

Distorsion d’intermodulation à puissance nominale

Inférieure à 34 dB IMD3 par rapport à l’une des deux tonalités (40 dB en dessous de la PEP) ;

Ronflement et bruit

Inférieur à 4,5 % (-27 dB) de profondeur AM à puissance nominale ;

Suppression des émissions harmoniques en sortie

1,8-29,7 MHz : supérieure à 50 dB en dessous de la puissance nominale ;

50-54 MHz - Amélioration de plus de 70 dB par rapport à la puissance nominale ;

Impédances d'entrée et de sortie

Impédance nominale : 50 Ω asymétrique, connecteurs coaxiaux UHF/PTFE (SO-239A) ;

Circuit d'entrée : filtres passe-bas optimisés en usine pour une linéarité optimale et un ROS d'entrée inférieur ou égal à 1,3 sur toutes les bandes radioamateurs de 160 m à 6 m ;

ROS du circuit de dérivation : inférieur ou égal à 1,1 en continu de 1,8 à 54 MHz ;

Plage minimale d'adaptation d'impédance en sortie : toutes les charges avec un ROS jusqu'à 3* quel que soit l'angle de phase ;

(* La puissance d'attaque doit être réduite pour un ROS supérieur à 3 afin de maintenir la puissance réfléchie en dessous de 250 W.)

Gain de puissance HF

12 dB ±1 dB (50 W - 80 W en entrée pour la puissance de sortie nominale) ;

Tension d'alimentation secteur

90-132 V CA / 180-264 V CA (8 prises pour les tensions nominales : 100, 110, 120, 200, 210, 220, 230 et 240 V CA, tolérance ±10 %), 50-60 Hz, monophasé ;

Consommation électrique secteur

2 000 VA à 240 V CA ;

Sécurité et compatibilité électromagnétique

Conforme aux exigences de sécurité et de compatibilité électromagnétique CE de l'Union européenne ;

Conforme à la réglementation de la Commission fédérale des communications (FCC) des États-Unis – Identifiant FCC : 2AJXZ1003, Date d'autorisation : 3 juin 2025 ;

Dimensions et poids (en fonctionnement, câbles non inclus)

L x P x H : 423 x 398 x 195 mm, 21,0 kg (16,7 x 15,7 x 7,7 pouces, 46,3 lbs) ;

Dimensions et poids pour l'expédition

L x P x H : Environ 632 x 583 x 413 mm, 25,0 kg (24,9 x 23,0 x 16,3 pouces, 55,1 lbs) ;

Veuillez nous contacter pour plus d'informations sur l'expédition ;

Conditions d'utilisation

Plage de température : 0 à +50 °C (32 à 122 °F) ;

Humidité relative : jusqu'à 95 % à +35 °C (95 °F) ;

Altitude : jusqu'à 3 050 m (10 000 pieds) sans perte de puissance.
