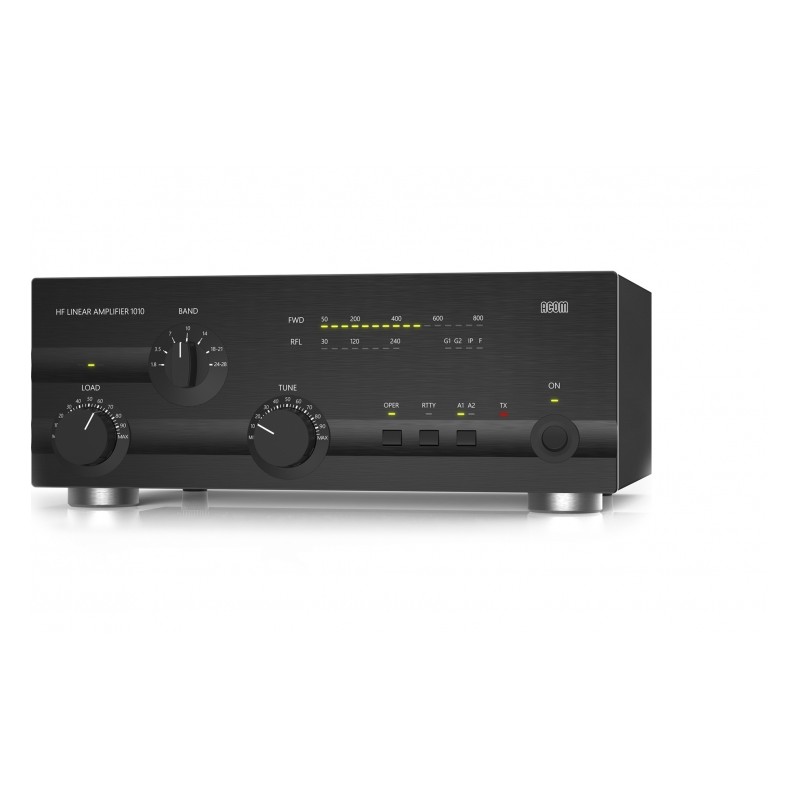

ACOM 1010

Utilisation
L'ACOM 1010 est un amplificateur linéaire autonome couvrant toutes les bandes radioamateurs, de 1,8 à 29,7 MHz. Il fournit une puissance de sortie de plus de 700 W PEP (ou 500 W en fonctionnement continu) avec moins de 60 W de puissance.

Facile à utiliser
L'indicateur de résistance réelle (TRI) à plaque est une innovation ACOM qui permet un réglage rapide et précis, généralement en moins de 10 secondes. La fonction AUTO-OPERATE remet automatiquement l'amplificateur en mode OPERATE après chaque déclenchement de protection, ce qui permet de gagner du temps et d'éviter les commutations manuelles.

Tuner d'antenne en option
L'amplificateur ne nécessite pas de tuner d'antenne externe tant que le TOS de l'antenne est inférieur ou égal à 3:1.

Convivial et durable
Cet amplificateur est à la fois convivial et auto-surveillé. Il est conçu pour supporter en toute sécurité jusqu'à 240 W de puissance réfléchie, jusqu'à 100 millisecondes de pics de puissance (queues RF après un PTT ou un relâchement de touche), et même des erreurs de réglage de l'opérateur. Il est également capable de fonctionner à plus de la moitié de sa puissance de sortie nominale à seulement 75 % de la tension secteur nominale. Sa tolérance aux chutes de tension importantes (jusqu'à zéro pendant 10 millisecondes) et aux pics de tension de 15 % le rend particulièrement adapté aux environnements portables, tels que les journées d'entraînement et les expéditions DX.

Affichage à barres LED
La barre LED supérieure indique toujours la puissance de crête directe (sauf pour les fonctions de service), tandis que la barre LED inférieure indique la puissance réfléchie. Des voyants d'avertissement LED signalent les anomalies des paramètres des grilles 1, 2 et de la plaque.

Sélection de l'antenne
Deux sorties d'antenne sont sélectionnables sur la face avant de l'amplificateur.

Accordage efficace
L'adaptation d'antenne peut être réalisée en moins de 10 secondes et à un quart de la puissance de sortie nominale, ce qui réduit les risques d'interférences avec d'autres stations et renforce la sécurité des composants de l'amplificateur.

Indépendant de l'émetteur-récepteur
L'amplificateur fonctionne sans signalisation spécifique de l'émetteur-récepteur. Il ne nécessite qu'une mise à la terre sur l'émetteur-récepteur et une puissance de commande RF de 60 W pour atteindre sa pleine puissance de sortie.

Adaptation d'entrée large bande
Le circuit d'adaptation d'entrée large bande offre d'excellentes caractéristiques de charge pour l'émetteur-récepteur de commande, de 1,8 MHz à 30 MHz.

Fonctionnement monotube
À partir du 1er janvier 2024, une NOUVELLE tétrode céramique-métal hautes performances ACOM 4CX800A avec une dissipation de plaque de 800 W (refroidissement par air forcé, alimentation par grille) est utilisée pour une efficacité maximale.
Jusqu'à fin 2023, l'amplificateur était équipé d'un tube Svetlana GU74B (4CX800A).

Surveillance et protection permanentes des courants de plaque et de grille
L'optimiseur de polarisation minimise la dissipation thermique du tube, garantissant ainsi sa longévité.

Protection haute tension
La conception de l'alimentation haute tension élimine le risque de transitoires de démarrage affectant les appareils sensibles connectés au même circuit secteur. De plus, l'amplificateur est configurable pour 8 tensions nominales : 100, 110, 120, 200, 210, 220, 230 ou 240 VCA, 50 ou 60 Hz.

Couverture en fréquences

Toutes les bandes amateurs de 1,8 à 29,7 MHz :
1 800 à 2 000 MHz (bande de 160 m)
3 500 à 4 000 MHz (bande de 80 m)
5 020 à 5,455 MHz (bande de 60 m)*
7 000 à 7,300 MHz (bande de 40 m)
10 100 à 10,150 MHz (bande de 30 m)
14 000 à 14,350 MHz (bande de 20 m)
18 068 à 18,168 MHz (bande de 17 m)
21 000 à 21,450 MHz (bande de 15 m)
24 890 à 24,990 MHz (bande de 12 m)
28 000 à 29,700 MHz (bande de 10 m)
(*) Veuillez vous référer à Plans et réglementations régionales applicables en matière d'attribution et de limitations spécifiques ;
Puissance de sortie

700 W PEP ou 500 W en onde porteuse continue ;
Distorsion d'intermodulation

Meilleure de 35 dB en dessous de la puissance nominale ;
Ronflement et bruit

Meilleure de 40 dB en dessous de la puissance nominale ;
Suppression des harmoniques de sortie

Meilleure de 50 dB en dessous de la puissance nominale ;
Impédances d'entrée et de sortie

Valeur nominale : 50 Ohms asymétrique, connecteurs UHF (SO-239) ;
Circuit d'entrée : large bande, TOS inférieur à 1,3, 1,8-30 MHz en continu (sans accord, sans commutation) ;
Voie de dérivation : TOS inférieur à 1,1, 1,8-30 MHz en continu, 200 W maximum ;
Adaptation d'impédance de sortie (antenne) : TOS jusqu'à 3 ou plus ; Gain RF

11 dB typique, réponse en fréquence inférieure à 1 dB (puissance nominale de 50 à 70 W) ;
Tension d'alimentation secteur

85-132 VCA / 170-264 VCA (prises nominales 100, 110, 120, 200, 210, 220, 230 et 240 V, tolérance de +10 à -15 %), 50-60 Hz, monophasé ;
Consommation secteur

1200 VA à la puissance nominale ;
Sécurité et compatibilité électromagnétique

Conforme aux exigences de sécurité et de compatibilité électromagnétique de l'Union européenne (CE) ;
Conforme à la réglementation de la Commission fédérale des communications des États-Unis (FCC) - Identifiant FCC : SRRA1010, Date d'autorisation : 20 avril 2005 ; Dimensions et poids (en fonctionnement, hors câbles connectés)

L x P x H : 402 x 315 x 166 mm, 17 kg (15,9 x 12,4 x 6,6 pouces, 37,5 lb) ;
Dimensions et poids à l’expédition

L x P x H : environ 610 x 520 x 370 mm, 20 kg (24 x 19,8 x 14,6 pouces, 44,1 lb)
valeurs réelles de septembre 2024 ;
Veuillez nous contacter pour plus d’informations sur l’expédition ;
Environnements d’utilisation

Plage de températures : de 0 à +50 °C (de 32 à 122 °F) ;
Humidité relative de l’air : jusqu’à 95 % à +35 °C (95 °F) ;
Altitude : jusqu’à 3 050 m (10 000 pi) sans dégradation de la puissance de sortie.
